Altes Mühendislik, basınçlı hava tesisatını üretim prosesinin ihtiyaçlarına göre tasarlar ve uygular. Hizmet kapsamı; saha incelemesi, kapasite hesabı, boru güzergâhı planlaması, ekipman seçimi ve devreye alma olmak üzere 5 temel aşamada ele alınır.
“Basınçlı hava tesisatının performansı, kompresör ile kullanım noktası arasındaki bütün hattın doğru tasarlanmasına bağlıdır.”
Tesis içindeki makinelerin hava tüketimleri, çalışma basınçları ve eş zamanlı kullanım durumları proje öncesinde değerlendirilir. Ana dağıtım hattı, branşmanlar ve kullanım noktaları bu verilere göre konumlandırılır. Gelecekte eklenebilecek ekipmanların dikkate alınması, tesisatın kapasite artışlarına daha kolay uyarlanmasını sağlar.
Altes Mühendislik, endüstriyel mekanik tesisatlar kapsamında basınçlı hava sistemleri için mühendislik ve uygulama hizmetleri sunar.

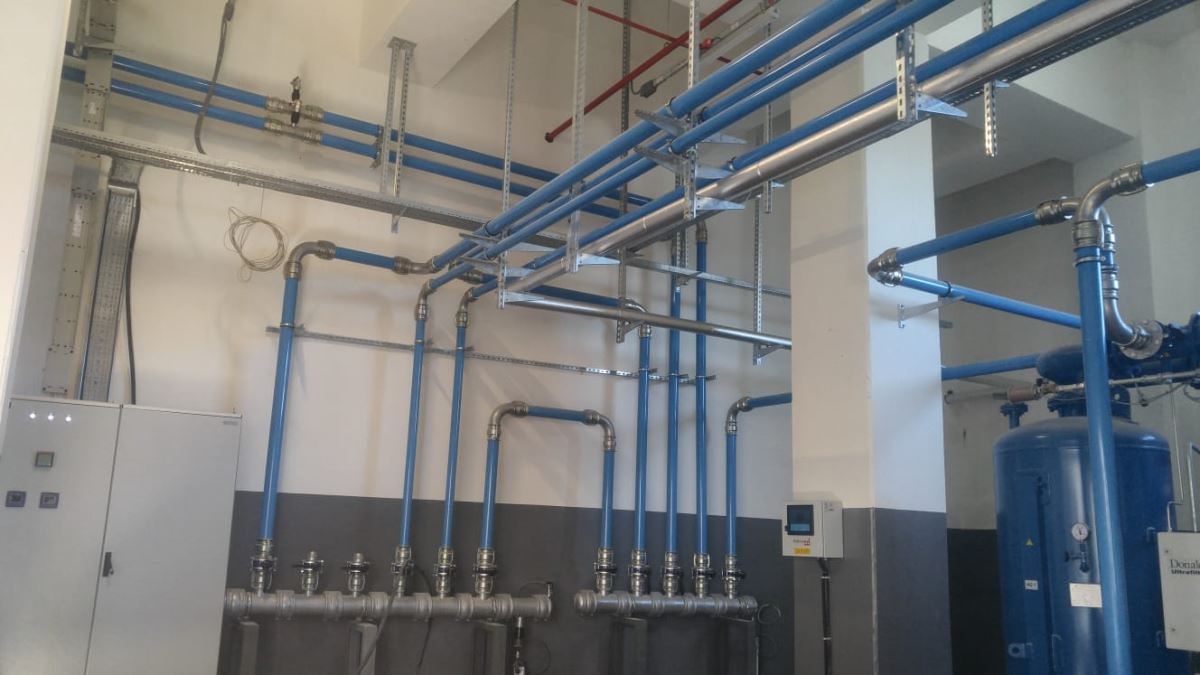

Basınçlı hava tesisatı, havanın üretilmesi, şartlandırılması, depolanması ve kullanım noktalarına dağıtılması için birlikte çalışan ekipmanlardan oluşur. Sistemdeki 7 temel bileşenin aynı teknik ihtiyaç doğrultusunda seçilmesi gerekir.
| Sistem bileşeni |
Temel görevi |
Seçim kriteri |
| Kompresör |
Basınçlı hava üretir |
Debi, basınç ve çalışma süresi |
| Hava tankı |
Hava rezervi ve basınç dengesi sağlar |
Sistem kapasitesi |
| Kurutucu |
Havadaki nemi azaltır |
İstenen hava kalitesi |
| Filtre grubu |
Yağ ve parçacıkları sınırlar |
Kullanım noktası gereksinimi |
| Ana boru hattı |
Havayı tesis içinde dağıtır |
Çap, malzeme ve güzergâh |
| Vana ve bağlantılar |
Hat kontrolünü sağlar |
Basınç sınıfı ve sızdırmazlık |
| Kondens tahliyesi |
Biriken sıvıyı sistemden uzaklaştırır |
Otomatik veya kontrollü tahliye |
Buradaki kritik konu, yüksek kapasiteli bir kompresörün tek başına yeterli olmamasıdır. Dar borular, gereksiz dirsekler, yetersiz filtreleme veya yanlış branşman bağlantıları kullanım noktasındaki performansı düşürebilir. Enerji ve Tabii Kaynaklar Bakanlığı da basınçlı hava sistemlerini enerji verimliliği projelerinde değerlendirilen ekipman grupları arasında göstermektedir.
Tesisinizin hava ihtiyacına uygun sistem kapasitesini ve boru altyapısını belirlemek için Altes Mühendislik’ten teknik keşif talep edebilirsiniz.
Basınçlı hava tesisatı uygulaması, mevcut tüketimin ölçülmesi ve gelecekteki kapasite ihtiyacının belirlenmesiyle başlamalıdır. Planlı yürütülen 8 aşamalı süreç, basınç kayıplarını ve sonradan yapılacak kontrolsüz tesisat değişikliklerini sınırlandırır.
- Kompresör ve üretim alanları incelenir.
- Makine ve ekipmanların hava tüketimleri belirlenir.
- Gerekli debi ve çalışma basıncı hesaplanır.
- Ana hat ve branşman güzergâhları hazırlanır.
- Boru çapları ve bağlantı ekipmanları seçilir.
- Filtre, kurutucu ve hava tankı yerleşimi planlanır.
- Borulama ve mekanik montaj tamamlanır.
- Sızdırmazlık, basınç ve çalışma kontrolleri yapılır.
“Doğru boru çapı, kullanım noktasındaki basıncın korunmasını sağlayan temel proje kararlarından biridir.”
Ring hat uygulaması, uygun projelerde havanın kullanım noktalarına birden fazla yönden ulaşmasını sağlayabilir. Bu yöntem, hat üzerindeki basınç dağılımının daha dengeli yönetilmesine yardımcı olur. Altes Mühendislik, mekanik tesisat projelerini tasarımdan test ve devreye alma aşamasına kadar bütüncül biçimde ele alır.
Basınçlı hava tesisatının kapsamı; tesis büyüklüğü, kullanım noktası sayısı, boru uzunluğu, ihtiyaç duyulan hava kalitesi, çalışma basıncı ve otomasyon seviyesi olmak üzere 6 ana unsura göre şekillenir.
Küçük atölyelerde daha kompakt bir dağıtım hattı yeterli olabilirken sürekli üretim yapan tesislerde yedekli kompresör düzeni, hava tankı, kurutucu, çok kademeli filtreleme ve otomatik kondens tahliyesi gerekebilir. Gıda, boya, otomotiv, metal işleme ve paketleme gibi sektörlerde kullanılan havanın kalite gereksinimleri de birbirinden farklıdır.
“Her basınçlı hava tesisatı, bağlı olduğu üretim prosesine göre ayrı projelendirilmelidir.”
Mevcut sistemlerin yenilenmesinde kaçaklar, basınç dalgalanmaları, yetersiz boru çapları ve kontrolsüz hat uzatmaları incelenir. Yeni tesislerde ise kompresör odası, ana dağıtım hattı ve makine bağlantıları üretim yerleşimiyle birlikte planlanır. Basınçlı hava sistemlerinin rehabilitasyonu, Türkiye’deki enerji verimliliği çalışmaları kapsamında değerlendirilen uygulamalardan biridir.
Altes Mühendislik, Ankara merkezli hizmet yapısıyla Türkiye’deki endüstriyel tesislerin basınçlı hava ihtiyaçlarını proje bazında değerlendirir. Saha organizasyonu; tesisin konumu, uygulama kapsamı, çalışma takvimi ve üretim devamlılığı dikkate alınarak planlanır.
Basınçlı hava tesisatı başlıca şu alanlarda kullanılır:
- Üretim ve montaj hatları
- CNC ve metal işleme makineleri
- Boya ve yüzey uygulamaları
- Paketleme ve dolum sistemleri
- Pnömatik el aletleri
- Otomasyon ve kontrol ekipmanları
Üretimin devam ettiği tesislerde uygulama aşamalarının mevcut operasyonu aksatmayacak biçimde bölümlendirilmesi önemlidir. Hatların erişilebilir noktalardan geçirilmesi ve bağımsız vana bölgeleri oluşturulması, bakım sırasında tüm sistemin durdurulması ihtiyacını azaltabilir.
Altes Mühendislik’in hizmet kapsamı, endüstriyel tesisat sistemleri içinde basınçlı hava tesisatı çözümlerini de içerir.
Basınçlı hava tesisatının verimli ve güvenli çalışması, yalnızca ilk montaja değil düzenli kontrole de bağlıdır. İşletme sürecinde 5 temel kriter takip edilmelidir:
- Hatlar ve bağlantılar hava kaçağına karşı kontrol edilmelidir.
- Filtreler kullanım şartlarına göre temizlenmeli veya değiştirilmelidir.
- Kurutucu ve kondens tahliye ekipmanları düzenli incelenmelidir.
- Kullanım noktalarındaki basınç değerleri takip edilmelidir.
- Sonradan eklenen branşmanların sistem kapasitesine etkisi hesaplanmalıdır.
“Küçük hava kaçaklarının hat boyunca çoğalması, kompresörün gereğinden fazla çalışmasına neden olabilir.”
Kompresör çıkış basıncını sürekli yükseltmek, tesisattaki basınç kaybının temel nedenini ortadan kaldırmaz. Öncelikle kaçakların, dar kesitlerin, filtre kirliliğinin ve hat güzergâhının kontrol edilmesi gerekir. Enerji ve Tabii Kaynaklar Bakanlığı, basınçlı hava sistemlerindeki ekipman değişimi ve proses düzenlemelerini enerji verimliliği çalışmalarının bir parçası olarak ele almaktadır.
Altes Mühendislik; yeni basınçlı hava tesisatları, mevcut hatların yenilenmesi ve kapasite artışı projeleri için keşiften devreye almaya kadar kurumsal mühendislik çözümleri sunar.
Basınçlı hava tesisatı projenizin teknik kapsamını belirlemek ve uygulama seçeneklerini değerlendirmek için Altes Mühendislik ile iletişime geçebilirsiniz.
