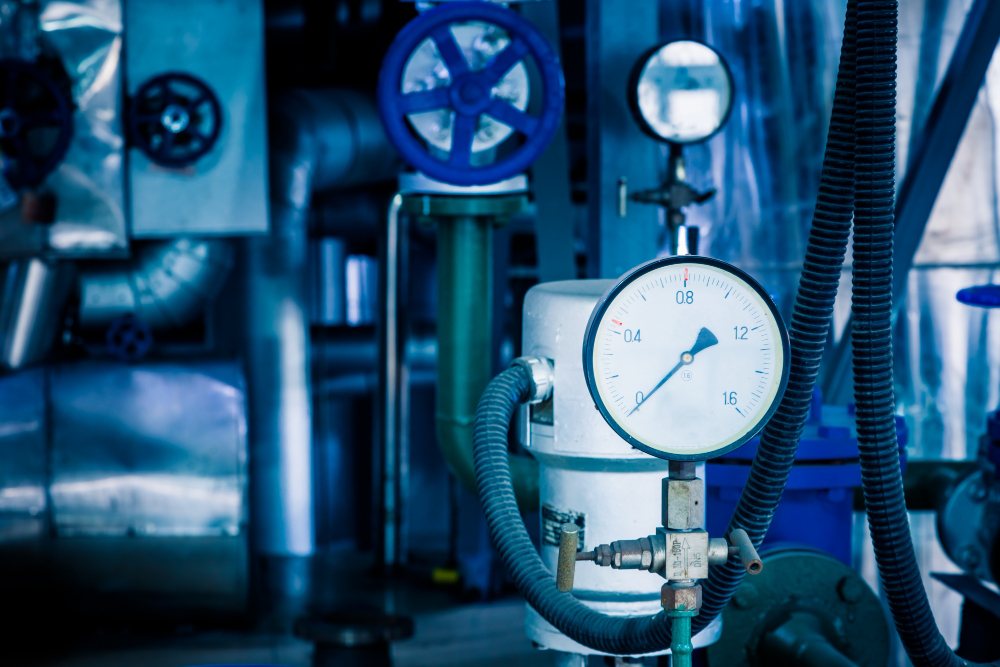

Basınçlı hava tesisatı, kompresör tarafından üretilen havayı fabrikalardaki, atölyelerdeki ve üretim alanlarındaki makinelere taşıyan boru sistemidir. Kompresörde hazırlanan hava; ana borular, dağıtım hatları ve makine bağlantıları üzerinden kullanım noktalarına ulaştırılır.
İyi planlanan bir tesisat, havanın makinelerde ihtiyaç duyulan basınçla kullanılmasını sağlar. Boru çapının küçük seçilmesi, hattın gereğinden fazla uzatılması veya çok sayıda dar bağlantı kullanılması ise basınç kaybına ve yetersiz hava akışına neden olabilir.
Basınçlı hava tesisatı hazırlanırken şu konular birlikte değerlendirilmelidir:
Kompresörün kapasitesi
Makinelerin toplam hava ihtiyacı
Aynı anda çalışan ekipman sayısı
Boru hattının uzunluğu
Ana hat ve makine bağlantılarının çapı
Dirsek, vana, filtre ve bağlantı noktaları
İleride yapılabilecek kapasite artışları
Altes Mühendislik, basınçlı hava tesisatı çalışmalarında saha koşullarını, makine yerleşimini ve işletmenin üretim ihtiyaçlarını birlikte değerlendirir. Böylece yalnızca boru döşemek yerine, üretim alanına uygun ve geliştirilebilir bir hava dağıtım sistemi oluşturulması hedeflenir.
Basınçlı hava tesisatı, merkezi bir kompresörün ürettiği havanın farklı kullanım noktalarına düzenli biçimde ulaştırılmasını sağlar. Bu sistem; üretim makinelerinde, montaj ekipmanlarında, boya uygulamalarında, paketleme hatlarında ve pnömatik el aletlerinde kullanılabilir.
Tesisat bulunmadığında her makine için ayrı bir kompresör kullanılması gerekebilir. Merkezi bir sistem ise hava üretiminin tek noktadan yönetilmesine ve kullanım alanlarına borular üzerinden dağıtılmasına imkân verir.
Basınçlı hava hattının temel görevi yalnızca havayı taşımak değildir. Sistem, aynı zamanda kullanım noktalarındaki basıncın dengelenmesine ve makinelere yeterli miktarda hava ulaştırılmasına yardımcı olur.
Doğru kurulan bir basınçlı hava tesisatı, kompresör ile üretim makineleri arasında güvenli ve düzenli bir dağıtım ağı oluşturur.
Ana borunun yeterli çapta olması önemlidir. Ancak yalnızca ana hattın doğru seçilmesi yeterli değildir. Makineye giden son bağlantı dar, uzun veya uygun olmayan bir hortumla yapılırsa hava akışı yine sınırlanabilir.
Basınçlı hava sistemi, birbiriyle bağlantılı birkaç temel bölümden oluşur. Her bölümün tesisin hava ihtiyacına uygun seçilmesi gerekir.
| Sistem bölümü | Temel görevi | Dikkat edilmesi gereken konu |
| Kompresör | Basınçlı hava üretir | Tesisin toplam tüketimine uygun kapasite |
| Hava tankı | Üretilen havayı geçici olarak depolar | Uygun hacim ve güvenli bağlantı |
| Kurutucu | Havadaki nemi azaltır | Kullanım alanına uygun kurutma seviyesi |
| Filtre | Yağ, su ve parçacıkları tutar | Düzenli bakım ve filtre değişimi |
| Ana boru hattı | Havayı üretim alanına taşır | Doğru boru çapı ve güzergâh |
| Dağıtım hattı | Havayı farklı bölümlere ayırır | Dengeli hat planı |
| Makine bağlantısı | Havayı ekipmana ulaştırır | Daralma oluşturmayan bağlantı |
| Vana | Hat bölümlerini kontrol eder | Kolay erişilebilen konum |
Bu parçaların herhangi birinde yaşanan sorun sistemin tamamını etkileyebilir. Örneğin filtre tıkandığında veya makine bağlantısı gereğinden dar olduğunda kompresör yeterli hava üretse bile kullanım noktasındaki basınç düşebilir.
Bu nedenle tesisat değerlendirmesi yalnızca kompresör üzerinden yapılmamalıdır. Havanın üretildiği noktadan makineye ulaştığı son bağlantıya kadar bütün sistem incelenmelidir.
Basınçlı hava tesisatında boru çapı, taşınacak hava miktarına ve hattın uzunluğuna göre belirlenir. Kompresörün çıkış bağlantısıyla aynı çapta boru kullanmak her zaman doğru sonuç vermez.
Boru çapı küçük kaldığında hava dar bir alandan geçmeye çalışır. Bu durum boru içerisindeki hareketi hızlandırır ve hat boyunca daha fazla basınç kaybı oluşmasına neden olur. Özellikle kompresörden uzakta bulunan makinelerde hava miktarı yetersiz kalabilir.
Boru çapı belirlenirken aşağıdaki adımlar izlenebilir:
Boru çapı hesabı, mevcut makine sayısına değil, aynı anda oluşabilecek gerçek hava ihtiyacına göre yapılmalıdır.
Hesaplanan boru çapının standart ölçüler arasında kalması durumunda, tesisin ilerideki ihtiyaçları da dikkate alınarak uygun üst ölçü değerlendirilebilir.
Boru hattı uzadıkça havanın ilerlerken karşılaştığı direnç artar. Bu nedenle kısa bir hatta yeterli olan boru çapı, uzun bir üretim alanında aynı sonucu vermeyebilir.
Dirsekler, te bağlantıları, vanalar ve filtreler de hava akışına karşı direnç oluşturur. Çok sayıda keskin dönüş bulunan tesisatlarda basınç kaybı daha fazla olabilir. Boru güzergâhının mümkün olduğunca sade ve düzenli hazırlanması bu nedenle önemlidir.
Makine girişlerinde kullanılan hortumlar da kontrol edilmelidir. Ana boru geniş olsa bile makineye çok uzun ve dar bir hortumla bağlantı yapılması, ekipmanın yeterli hava alamamasına yol açabilir.
Uygulamalarda karşılaşılan önemli sorunlardan biri, kompresör basıncının artırılarak düşük hava sorununun giderilmeye çalışılmasıdır. Hattın çapı yetersizse veya filtreler tıkalıysa yalnızca kompresör basıncını yükseltmek sorunun temel nedenini ortadan kaldırmaz.
Öncelikle tesisatın boru çapı, bağlantıları, filtreleri ve kullanım noktaları kontrol edilmelidir.
Düz hat sisteminde hava kompresörden çıkar ve tek yönde ilerleyerek makineler arasında dağıtılır. Bu uygulama, küçük alanlarda ve az sayıda kullanım noktası bulunan tesislerde yeterli olabilir.
Ring hat sisteminde ise ana boru, üretim alanı çevresinde kapalı bir halka oluşturur. Hava, kullanım noktasına iki farklı yönden ulaşabilir. Bu durum geniş üretim tesislerinde daha dengeli bir hava dağılımına katkı sağlar.
Ring hat özellikle şu alanlarda değerlendirilebilir:
Hat üzerine uygun noktalarda vanalar yerleştirilmesi, bakım sırasında yalnızca ilgili bölümün kapatılmasına yardımcı olur. Böylece bütün üretim hattının durdurulmasına gerek kalmadan belirli bölgelerde çalışma yapılabilir.
Basınçlı hava tesisatı uygulaması saha keşfiyle başlar. Keşif sırasında kompresörün konumu, üretim makinelerinin yerleşimi, tavan yüksekliği ve boru güzergâhı incelenir.
Uygulama süreci genel olarak şu şekilde ilerler:
Faaliyette olan fabrikalarda montaj süreci üretim programına göre planlanmalıdır. Uygulamanın bölümler hâlinde yürütülmesi, üretim kesintilerinin azaltılmasına yardımcı olabilir.
Altes Mühendislik, keşif, projelendirme, montaj ve devreye alma aşamalarını aynı çalışma planı içinde ele alır. Tesisin kullanım koşullarına göre ana hat, branşmanlar ve makine bağlantıları birlikte değerlendirilir.
Basınçlı hava tesisatında bağlantı noktalarında oluşan kaçaklar, kompresörün gereğinden fazla çalışmasına neden olabilir. Kaçak küçük görünse bile sistemde sürekli hava kaybı oluşturabilir.
Bakım çalışmalarında şu noktalar kontrol edilmelidir:
Metal borularda zaman içinde oluşabilecek pas ve tortu, borunun iç alanını daraltabilir. Alüminyum basınçlı hava boruları ise hafif ve modüler yapıları nedeniyle yeni tesislerde veya mevcut hatların yenilenmesinde tercih edilebilir.
Malzeme seçimi yapılırken yalnızca boru türüne bakılmamalıdır. Bağlantı elemanlarının sızdırmazlığı, çalışma basıncına uygunluğu ve sistemin ileride genişletilebilmesi de değerlendirilmelidir.
Verimli bir basınçlı hava tesisatı; doğru boru çapı, uygun hat düzeni ve düzenli bakımın birlikte sağlanmasıyla oluşturulur. Kompresör kapasitesi yeterli olsa bile hat üzerindeki daralmalar ve kaçaklar sistem performansını düşürebilir.
Ana hat ile makine bağlantıları ayrı ayrı kontrol edilmeli, filtre ve vanalar kolay erişilebilir noktalara yerleştirilmelidir. Boru güzergâhı hazırlanırken yeni makine eklemeleri için uygun bağlantı noktaları bırakılması da ileride yapılacak değişiklikleri kolaylaştırır.
Altes Mühendislik, yeni tesis kurulumlarında, mevcut basınçlı hava hatlarının yenilenmesinde ve üretim alanlarının genişletilmesinde proje odaklı çözümler sunar. Basınçlı hava tesisatı ihtiyacı; tesisin büyüklüğü, makine yerleşimi ve kullanım düzeni dikkate alınarak planlanmalıdır.
Doğru projelendirilmiş bir basınçlı hava tesisatı, havanın kullanım noktalarına dengeli biçimde ulaşmasına, üretim ekipmanlarının düzenli çalışmasına ve bakım süreçlerinin daha kolay yönetilmesine katkı sağlar.
